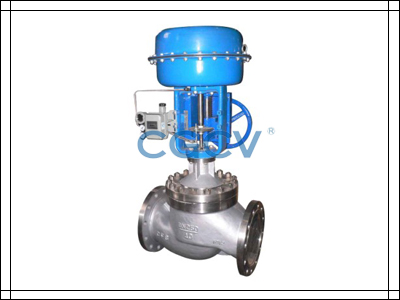

          氣動套筒調節閥

          電話: 0577-66998809 66998808
          手機: 15868021325
          聯系人: 山青
          手機: 15158695494
          聯系人: 盧建琴
          留言咨詢 更多信息
          分享:
          關鍵詞: 氣動套筒調節閥

          產品介紹

          氣動套筒調節閥,ZJHM氣動套筒調節閥。形小、體輕、高性能、大容量,是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

          一、產品概述:

          ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量,是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

          本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下:

          1、采用平衡型芯、不平衡力小,允許壓差大,操作穩定。

          2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。

          3、比普通單雙座調節閥噪聲降低10bd左右。

          4、結構簡單,裝拆維修方便。

          二、主要技術參數:

          公稱通徑mm

          25

          40

          50

          65

          80

          100

          150

          200

          250

          300

          350

          400

          閥座直徑mm

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          250

          300

          可與本公司,商洽生產

          額定流量
          系數Kv

          直線

          11

          17.6

          27.5

          44

          69

          110

          176

          275

          440

          690

          1000

          1600

          等百分比

          10

          16

          25

          40

          63

          100

          160

          250

          400

          630

          900

          1440

          公稱壓力MPa

          0.6 1.6 4.0 6.4

          行程mm

          16

          25

          40

          60

          100



          流量特性

          直線、等百分比、快開型

          介質溫度℃

          -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃

          法蘭標準

          符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

          閥體材質

          PN
          (MPa)

          0.6,1.6

          WCB(ZG230-450) CF3CF8 CF8M

          4.0,6.4

          WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

          閥體型式

          直通單座鑄造球型閥

          閥芯材質

          1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

          上閥蓋形式

          普通式(常溫型)、熱片式(中溫型)、低溫型

          可調比R

          50:1

          氣源接頭

          M16×1.5

          注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。



          三、執行機構及主要技術參數:

          型 號

          ZHA(B)-22

          ZHA(B)-23

          ZHA(B)-34

          ZHA(B)-45

          有效面積cm2

          350

          350

          560

          900

          行 程mm

          16

          25

          40

          60

          彈簧范圍KPa

          20~100(標準);40~200;80~240;20~60;60~100



          四、性能指標
